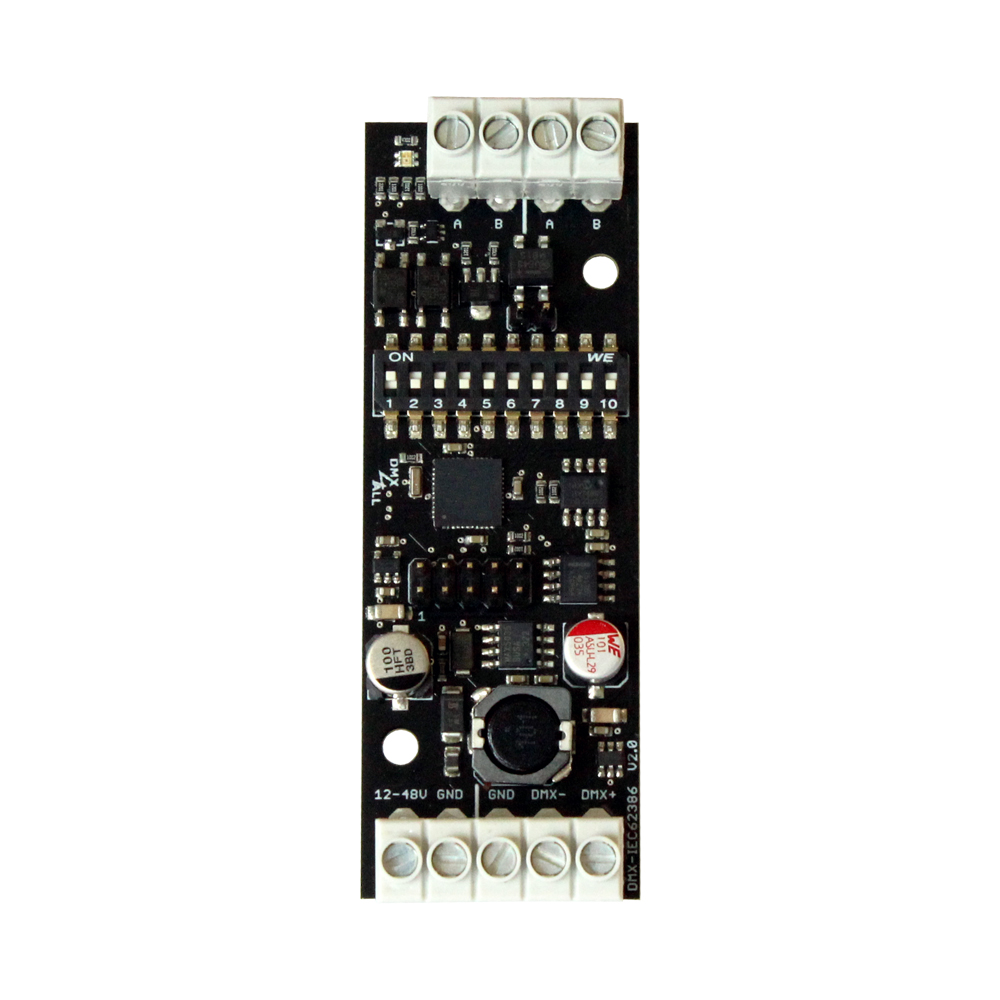

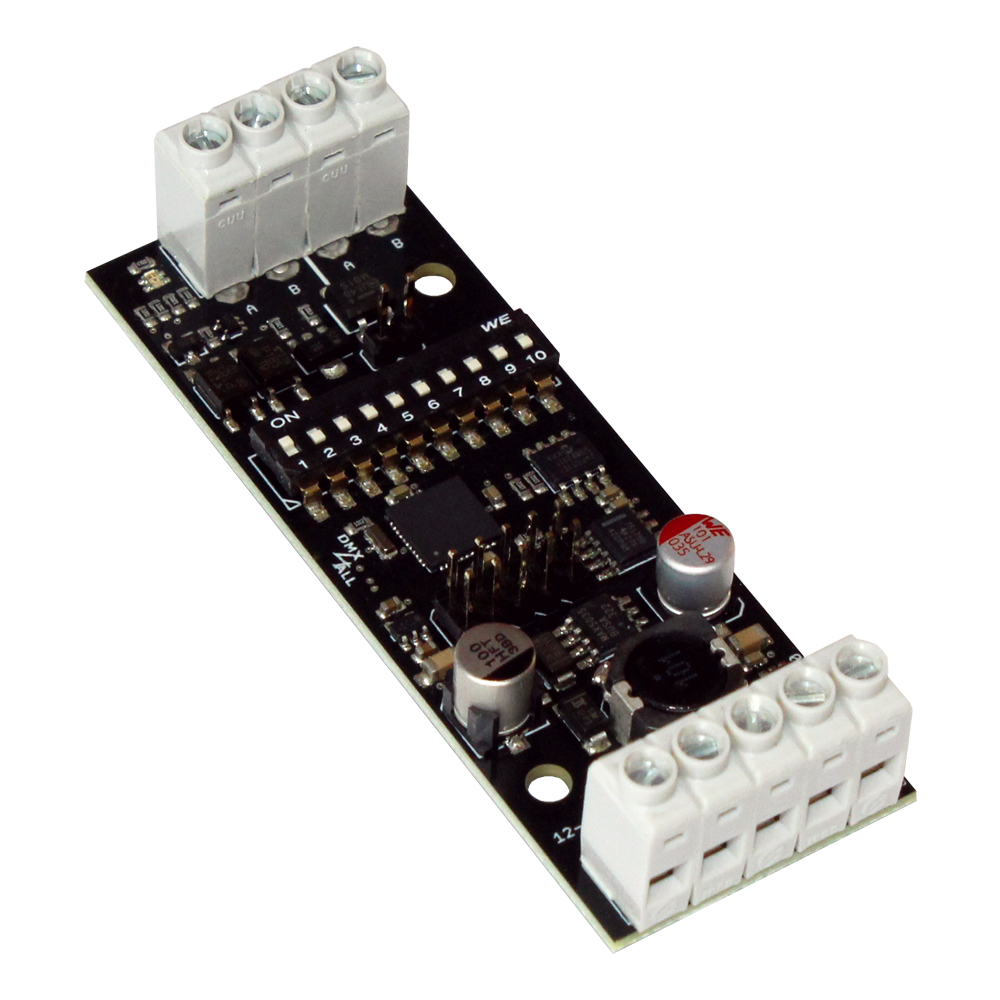

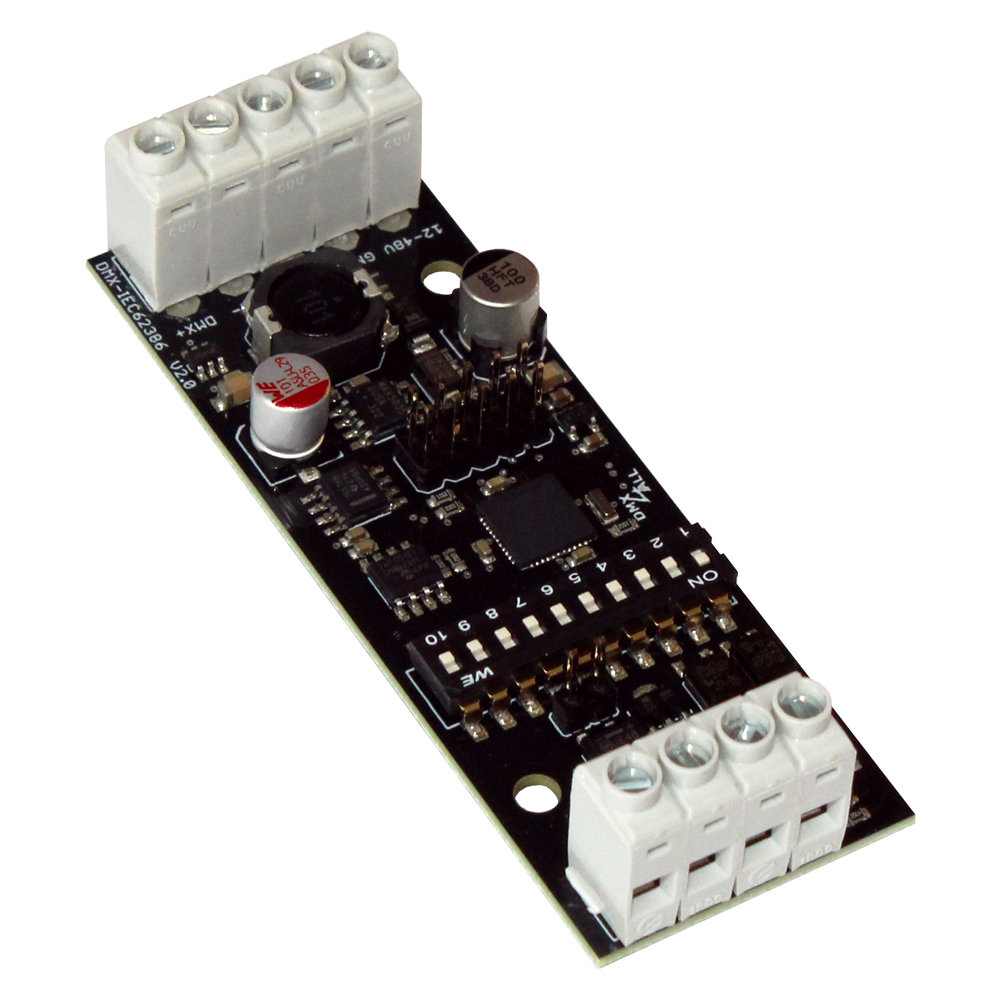

Das DMX-IEC62386 Gateway ist ein bidirektionaler Protokollwandler, der mit seiner kompakt
designten Baugröße 2 Geräte in einem vereint. Je nach Anwendungsfall kann das DMX-IEC62386 Gateway
durch die 2-Wege Kommunikation sowohl das DMX-Signal in IEC62386 Steuerbefehle umsetzen,
als auch IEC62386 Steuerbefehle in DMX-Werte wandeln.

Insbesondere macht die reduzierte Baugröße und das „On-Board“ BUS-Netzteil das DMX-IEC62386 Gateway
zu einem platzsparenden und preisoptimierten Allrounder. Die Notwendigkeit eines externen Netzteils
entfällt, da die Baugruppe über einen Steckplatz eines eigens entwickelten BUS-Netzteils verfügt.

Insgesamt überzeugt das DMX-IEC62386 Gateway als bidirektionaler Protokollwandler mit integriertem
BUS-Netzteil durch das clevere Design, in Kombination mit vielen nützlichen Funktionen, die
ausschließlich dezentral über das remote device management parametriert werden.

Verschiedene Kommunikationsrichtungen

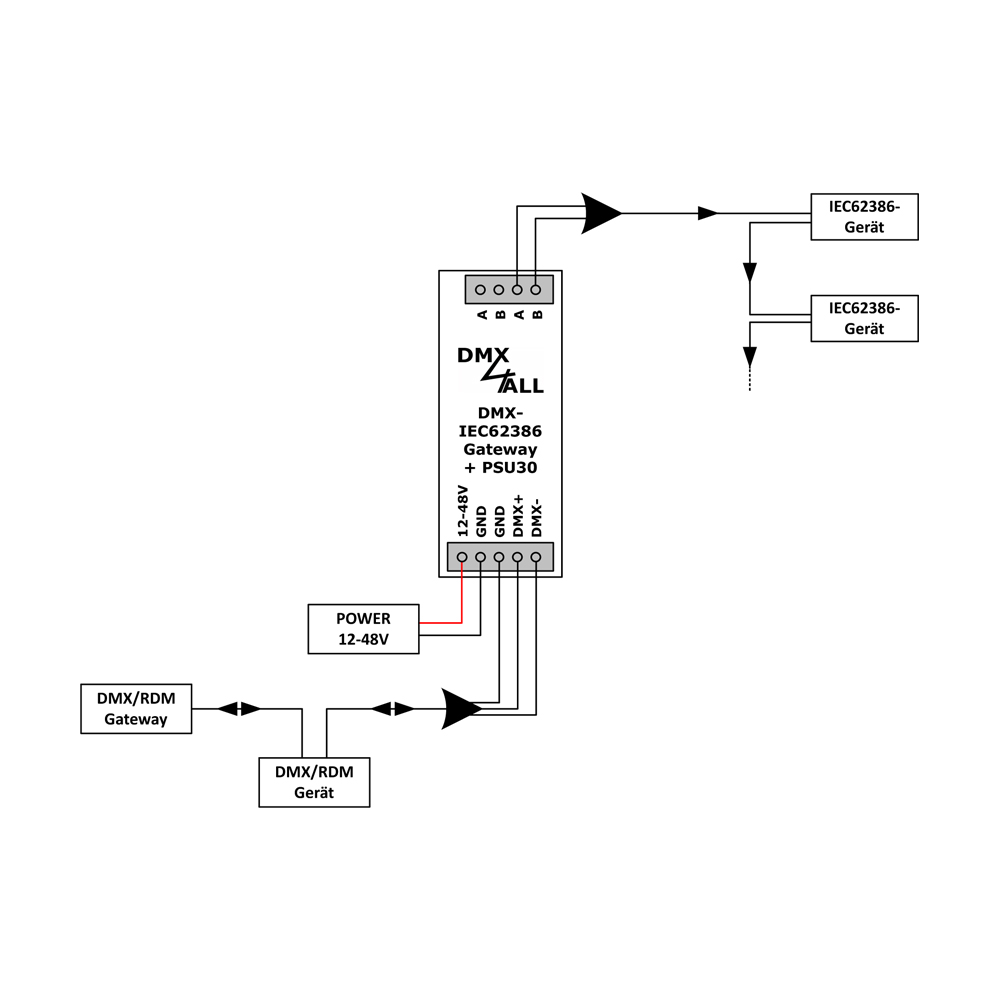

Das DMX-IEC62386 Gateway kann als IEC62386-Ausgabegerät (DMX als Eingang)
oder DMX-Ausgabegerät (IEC62386 als Eingang) betrieben werden.

Aufsteckbares BUS-Netzteil
DEin optional erhältliches BUS-Netzteil kann einfach aufgesteckt werden.
Somit ist ein externes Netzteil nicht immer notwendig und es ergibt sich eine
sehr kompakte und platzsparende Gesamtlösung.

RDM Unterstützung
Das DMX-IEC62386 Gateway erlaubt die Konfiguration per RDM über DMX.

Unterstützt Einzel-Geräte und /oder Geräte-Gruppen oder Broadcast
Der Protokollwandler kann DMX-Signale auf IEC62386-Bus-Steuerbefehle per Broadcast
oder gezielt an einzelne Geräte oder Gruppen senden.

Einstellbare DMX-Adressen
Für jedes Gerät oder jede Gruppe kann eine eigene DMX-Startadresse vergeben werden.

Individuelle DMX-FAIL Aktion
Bei Ausfall des DMX-Signals kann für jedes Gerät oder jede Gruppe ein
individuelles Verhalten vorgegeben werden.

Konfigurierbare Betriebsart
Die Betriebsart legt fest, wie jedes angeschlossene Gerät oder die Gruppe anzusprechen ist.
Dabei kann zwischen den Optionen ARC-Power / %-Power / Color Temperatur / RGB / RGB+W /
RGB+WA / RGB+WAF gewählt werden.

AUS als ARC LEVEL oder OFF COMMAND
Das Verhalten bei einem Dimmwert von 0% (AUS) ist zwischen Senden eines OFF-Commands
oder Senden eines ARC-Levels einstellbar.

BUS-Command Refresh
Ein automatischer Refresh der BUS-Commands ist aktivierbar und wird auch dann ausgeführt,
wenn kein DMX-Signal anliegt. Das Ausführintervall ist zwischen 10s und 600s einstellbar.

Verriegelbare Geräteeinstellungen
Die RDM-Parameter Lock Pin und Lock State erlauben oder untersagen das Ändern von
gespeicherten RDM-Parametern, um unautorisierte Änderungen zu verhindern.

64 Geräte in DMX-Werte
Für alle 64 IEC62386-Geräte wird der Helligkeitswert auf jeweils einem DMX-Kanal ausgegeben.

Kostenlose RDM-Software
Für die Einstellung der Parameter über RDM ist unsere kostenlose Software
RDM-Configurator als Download auf unserer Webseite www.dmx4all.de verfügbar.

RGB-LED-Anzeige
Eine RGB-LED zeigen den aktuellen Betriebszustand übersichtlich an.

Firmware-Update-Funktion
Um zukünftige Funktionen nutzen zu können bietet der DMX-IEC62386 Gateway
eine Firmware-Update-Funktion per RDM.

Hutschienengehäuse erhältlich
Passend für das DMX-IEC62386 ist als Zubehör das Hutschienengehäuse 350
oder das Hutschienengehäuse 350 flat erhältlich.
