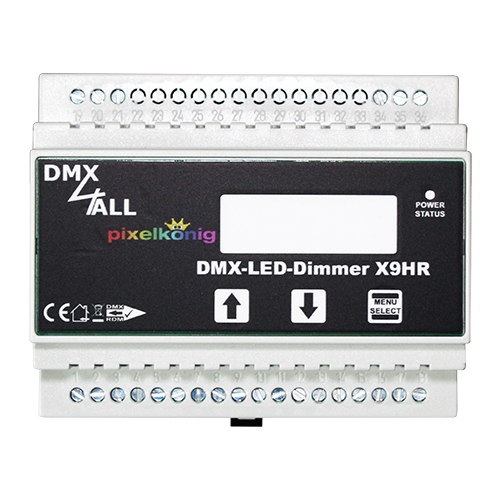

DMX-LED-Dimmer X9HR+
Art. Nr.: 99-3409
Eigenschaften
- Fertiggerät mit Touch-Bedienfeld
- 7 Segment Display Anzeige
- Abschaltbare Anzeige (automatisch/manuell)
- Für LEDs mit gemeinsamer Anode (+)
- RDM Unterstützung (ab Hardware V2.3)
- SubDevice-Mode
- 12V & 24V LED Stripe Betrieb gleichzeitig möglich
- 9 Kanäle je Ausgang max. 10A möglich
- 9x 120W (12V) / 9x 240W (24V)
- Masterdimmer Funktion
- DMX-FAIL Funktion
- 8-bit oder 16-Bit Auflösung möglich
- mit Lookup-Table Funktion
- PWM-Frequenzen = 488 Hz / 2 kHz / 4 kHz
- Steuerausgang zum Abschalten der Last-Netzteile
- 9 interne StandAlone-Programme
Technische Daten
| Spannungsversorgung: | 7-24V DC / 100mA@12V / 150mA@24V ohne Last |
| Anschlüsse: | Schraubklemmen |
| LED-Spannung: | 7-24V DC (keine AC Spannung!) |
| Protokoll: | DMX512 RDM |
| DMX-Kanäle: | 9 Kanäle im 8Bit-Modus 18 Kanäle im 16Bit-Modus + optionale Master-Dimmer |
| Masterdimmer: | Kein / Global / RGB / System |
| DMX-FAIL: | HOLD / 0%-100% |
| 8bit Modus | PWM-Frequenz 488 Hz mit LookUp-Table 2 kHz oder 4 kHz ohne LookUp-Table |
| 16bit Modus | PWM-Frequenz 488 Hz ohne LookUp-Table |
| Ausgang: | 9 PWM-Ausgänge gemeinsame Versorgungsspannung Anode (PLUS) |
| Ausgangsstrom: | max. 10A je Ausgang 90A in Summe bei allen angeschlossenen GND Klemmen |
| Ausgangsleistung: | 9x 120W (12V) / 9x 240W (24V) |
| CTRL-Ausgang: | Steuerausgang zum Abschalten der Last-Netzteile (Energy-Save) |
| Anzeige: | 7-Segment-Anzeige RGB-Statusanzeige |
| TOUCH-Control: | 3 Sensor-Tasten direkt am Gerät zur schnellen Bedienung |
| StandAlone-Funktion: | 9 interne StandAlone-Programme |
| Abmessung: | 105mm x 90mm x 60mm |
Unterstützte RDM Befehle
| Parameter ID | Discovery | SET | GET |
| DISC_UNIQUE_BRANCH | X | ||
| DISC_MUTE | X | ||
| DISC_UN_MUTE | X | ||
| DEVICE_INFO | X | ||
| SUPPORTED_PARAMETERS | X | ||
| PARAMETER_DESCRIPTION | X | ||
| SOFTWARE_VERSION_LABEL | X | ||
| DMX_START_ADDRESS | X | X | |
| DEVICE_LABEL | X | X | |
| MANUFACTURER_LABEL | X | ||
| DEVICE_MODEL_DESCRIPTION | X | ||
| IDENTIFY_DEVICE | X | X | |
| FACTORY_DEFAULTS | X | X | |
| DMX_PERSONALITY | X | X | |
| DMX_PERSONALITY_DESCRIPTION | X | ||
| DISPLAY_LEVEL | X | X | |
| DMX_FAIL_MODE | X | X | |
| SERIAL_NUMBER1) | X | ||
| DISPLAY_AUTO_OFF1) | X | X | |
| IDENTIFY_MODE1) | X | X | |
| CURVE_DEFINITION1) | X | X | |
| SOFT_DIMMING1) | X | X | |
| SUBDEVICE_ENABLE1) | X | X |
1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)
Bedienungsanleitung
Firmware
DMX-LED-Dimmer X9HR+
Der DMX-LED-Dimmer X9HR+ ist speziell für die Ansteuerung von LED-Stripes vorgesehen.
Er verfügt über 9 High-Resolution PWM-Ausgänge die unabhängig voneinander über DMX steuerbar sind.
9 Ausgänge

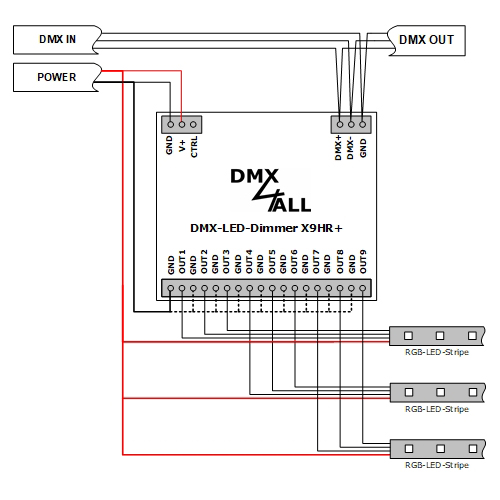

Der DMX-LED-Dimmer X9HR+ hat 9 Ausgänge an denen LEDs angeschlossen werden können.
Alle Ausgänge sind gleich ausgeführt, sodass Einfarbige, RGB oder auch RGBW-LEDs angeschlossen werden können.
High Power Ausgänge
Die Ausgänge können einen Strom von bis zu 10A treiben.
Somit ergibt sich eine maximale Last von 120W (12V) / 240W (24V).
0% bis 100% dimmbar
Die angeschlossenen LEDs werden per PWM von 0% bis zu 100% gedimmt.
Für Spannungen von 12V bis zu 24V
Der DMX-LED-Dimmer X9HR+ arbeitet mit Versorgungsspannungen von 12V bis zu 24V.
Die LED-Spannung kann je Ausgang variieren, sodass ein DMX-LED-Dimmer X9HR+ unterschiedliche LED-System ansteuern kann.
DMX-FAIL Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.
DMX-Masterdimmer
Optional kann ein weiterer DMX-Kanal als Masterdimmer (alle Ausgänge) oder ein Masterdimmer pro RGB-Gruppe aktiviert werden.
Der globale Masterdimmer ist auf DMX-Adresse 1 festgelegt und kann als System-Masterdimmer verwendet werden.
Einstellbare Dimmkurven
Die Dimmkurven sind je Ausgang frei konfigurierbar.
RDM Unterstützung
Der DMX-LED-Dimmer X9HR+ erlaubt die Konfiguration per RDM über DMX.
SubDevice-Mode
Im SubDevice-Mode wird jedem Ausgang eine eigene DMX-Adresse und ein DMX-FAIL-Verhalten über RDM zugeordnet.
Anzeige & Touch-Bedienung
Am DMX-LED-Dimmer X9HR+ sind 3 Touch-Felder für die Bedienung sowie eine 7-Segment-Anzeige vorhanden.
RGB-Statusanzeige
Über die RGB-Statusanzeige wird der DMX-Empfang angezeigt.
Firmware-Update-Funktion
Um zukünftige Funktionen nutzen zu können bietet der DMX-LED-Dimmer X9HR+ eine Firmware-Update-Funktion.
