DMX-LED-Dimmer X9
Art. Nr.: 90-3309
Eigenschaften
- Für LEDs mit gemeinsamer Anode (+)
- RDM Unterstützung (ab Hardware V2.3)
- 9 PWM-Signale in 256 Stufen
- Je Ausgang max. 10A möglich
- 12V & 24V LED Stripe Betrieb gleichzeitig möglich
- 9x 120W (12V) / 9x 240W (24V)
- DMX-FAIL Funktion
- PWM-Frequenz = 244 Hz
- Steuerausgang zum Abschalten der Last-Netzteile
- 9 interne StandAlone-Programme
- Für die Hutschienen Montage
Technische Daten
| Spannungsversorgung: | 7-24V DC / 100mA ohne Last |
| Anschlüsse: | Schraubklemmen |
| LED-Spannung: | 7-24V DC (keine AC Spannung!) |
| Protokoll: | DMX512 RDM (ab Hardware V2.3) |
| DMX-Kanäle: | 9 Kanäle mit 8Bit-Ansteuerung |
| DMX-FAIL: | Hold / 0%-100% |
| Ausgang: | 9 PWM-Ausgänge je 8-Bit Auflösung gemeinsame Versorgungsspannung Anode (PLUS) |
| PWM-Frequenz: | 244 Hz |
| Ausgangsstrom: | max. 10A je Ausgang 90A in Summe bei allen angeschlossenen GND Klemmen |
| Ausgangsleistung: | 9x 120W (12V) / 9x 240W (24V) |
| Energy-Save Ausgang: | Steuerausgang zum Abschalten der Last-Netzteile |
| StandAlone-Funktion: | 9 interne StandAlone-Programme |
| Abmessung: | 99 x 82 mm |
Unterstützte RDM Befehle
| Parameter ID | Discovery | SET | GET |
| DISC_UNIQUE_BRANCH | X | ||
| DISC_MUTE | X | ||
| DISC_UN_MUTE | X | ||
| DEVICE_INFO | X | ||
| SUPPORTED_PARAMETERS | X | ||
| PARAMETER_DESCRIPTION | X | ||
| SOFTWARE_VERSION_LABEL | X | ||
| DMX_START_ADDRESS | X | X | |
| DEVICE_LABEL | X | X | |
| MANUFACTURER_LABEL | X | ||
| DEVICE_MODEL_DESCRIPTION | X | ||
| IDENTIFY_DEVICE | X | X | |
| FACTORY_DEFAULTS | X | X | |
| DMX_PERSONALITY | X | X | |
| DMX_PERSONALITY_DESCRIPTION | X | ||
| DMX_FAIL_MODE | X | X | |
| SERIAL_NUMBER1) | X |
1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)
Bedienungsanleitung
DMX-LED-Dimmer X9
Der DMX-LED-Dimmer X9 ist speziell für die Ansteuerung von LED-Stripes vorgesehen.
Er verfügt über 9 PWM-Ausgänge die unabhängig voneinander über DMX steuerbar sind.
9 Ausgänge
Der DMX-LED-Dimmer X9 hat 9 Ausgänge an denen LEDs angeschlossen werden können.
Alle Ausgänge sind gleich ausgeführt so das Einfarbige, RGB oder
auch RGBW-LEDs angeschlossen werden können.
High Power Ausgänge
Die Ausgänge können einen Strom von bis zu 10A treiben.
Somit ergibt sich eine maximale Last von 120W (12V) / 240W (24V).
0% bis 100% dimmbar
Die angeschlossenen LEDs werden per PWM von 0% bis zu 100% gedimmt.

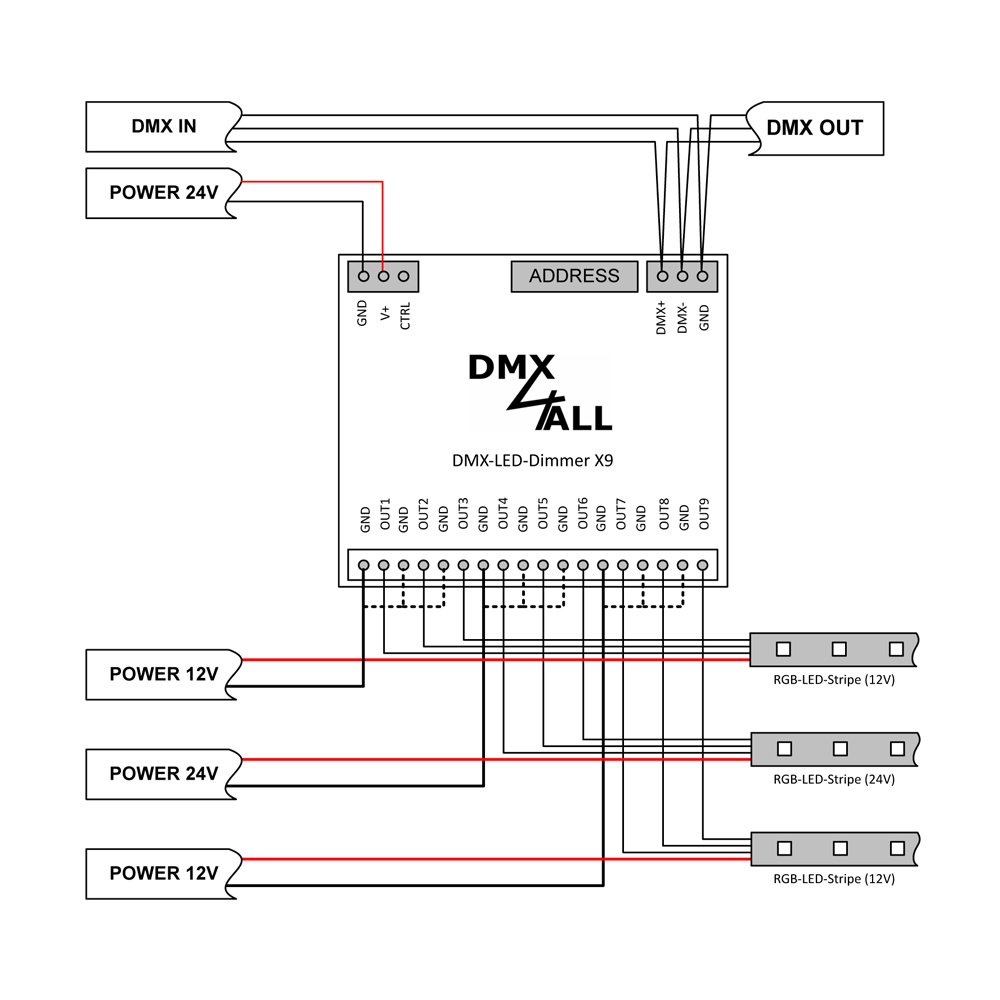

Für Spannungen von 12V bis zu 24V
Der DMX-LED-Dimmer X9 arbeitet mit Versorgungsspannungen von 12V bis zu 24V.
Die LED-Spannung kann je Ausgang variieren so dass ein DMX-LED-Dimmer X9 unterschiedliche LED-System ansteuern kann.
DMX-FAIL Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal
den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.
RDM Unterstützung
Der DMX-LED-Dimmer X9 erlaubt die Konfiguration per RDM über DMX.
LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.
Stand-Alone Funktion
Alternativ zur DMX-Ansteuerung können interne Farbverläufe ohne externe DMX-Steuerung über die Adress-Schalter aufgerufen werden.
Hutschienengehäuse verfügbar
Passend für den DMX-LED-Dimmer X9 ist als Zubehör das Hutschienengehäuse 1050 erhältlich.
