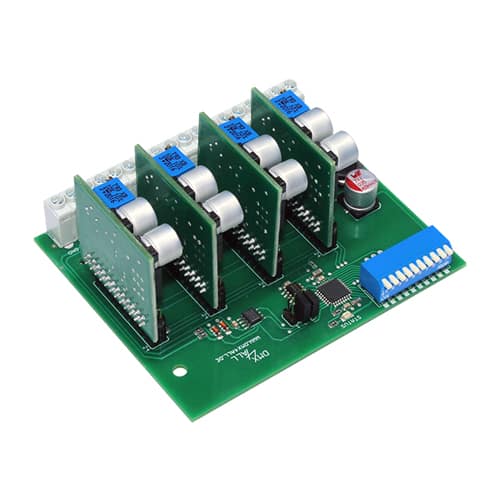

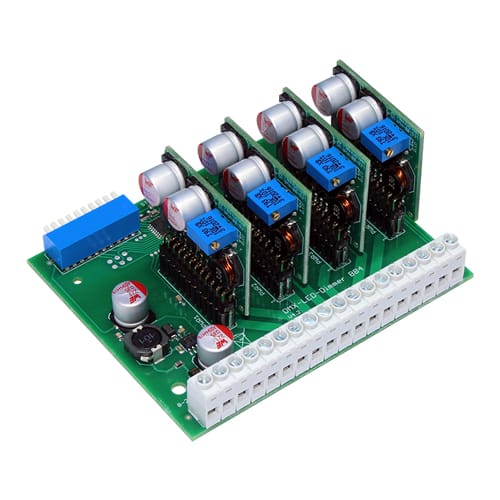

DMX-LED-Dimmer BB4 MK2
DMX-LED-Dimmer BB4 MK2

DMX-LED-Dimmer BB4 MK2

Art. Nr.: 90-0384

Eigenschaften

Keine PWM am Ausgang
Optimal für TV-Studio Installationen
RDM Unterstützung ^{(ab Hardware V2.4)}
Masterdimmer Funktion
DMX-FAIL Funktion
Ausgangsstrom linear einstellbar
4x 0 – Eingestellter Ausgangsstrom (330mA – 1500mA)
Dauerkurzschlussfest / 1024 Schritte je Ausgang
9 interne StandAlone-Programme
Für die Hutschienen Montage

Technische Daten

Spannungsversorgung:	8-24V DC (maximal 26V) 50mA (ohne angeschlossene Last)
Anschlüsse:	Schraubklemmen
Drop-Spannung:	max. 2V
Ausgangsstrom:	4x 0 – Eingestellter Ausgangsstrom (330-1500mA) dauerkurzschlussfest / 1024 Schritte je Ausgang
Protokoll:	DMX512 RDM
DMX-Kanäle:	4-9 Kanäle je nach Konfiguration
DMX-FAIL:	Hold / 0%-100%
Masterdimmer:	Kein / Global / System
PWM-Frequenz:	Keine PWM am Ausgang
StandAlone-Funktion:	9 interne StandAlone-Programme Einschalten einzelner Ausgänge
Arbeitstemperatur:	0°C bis +45°C Thermischer Überlastungsschutz je Ausgang
Abmessung:	99 x 82 x 47 mm

Unterstützte RDM Befehle

Parameter ID	Discovery	SET	GET
DISC_UNIQUE_BRANCH	X
DISC_MUTE	X
DISC_UN_MUTE	X
DEVICE_INFO			X
SUPPORTED_PARAMETERS			X
PARAMETER_DESCRIPTION			X
SOFTWARE_VERSION_LABEL			X
DMX_START_ADDRESS		X	X
DEVICE_LABEL		X	X
MANUFACTURER_LABEL			X
DEVICE_MODEL_DESCRIPTION			X
IDENTIFY_DEVICE		X	X
FACTORY_DEFAULTS		X	X
DMX_PERSONALITY		X	X
DMX_PERSONALITY_DESCRIPTION			X
DMX_FAIL_MODE		X	X
SERIAL_NUMBER¹⁾			X
IDENTIFY_MODE¹⁾		X	X
CURVE_DEFINITION¹⁾		X	X

1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)

Bedienungsanleitung

DMX-LED-Dimmer BB4 MK2
Bedienungsanleitung
DMX-LED-Dimmer BB4 MK2
User Manual

zum
Onlineshop

DMX-LED-Dimmer BB4 MK2

Der DMX-LED-Dimmer BB4 ist für das Ansteuern von LEDs, die mit Konstantstrom betrieben werden ausgelegt und arbeitet mit bis zu 24V der LED-Spannung.

Regulierbarer Ausgangsstrom
Der DMX-LED-Dimmer BB4 verfügt über 4 Ausgänge, an denen die LEDs mit einem Strom von 0 bis 330mA-1500mA betrieben werden.
Die Höhe des Ausgangsstroms lässt sich über DMX einstellen.

Für Spannungen bis zu 24V
Der DMX-LED-Dimmer BB4 arbeitet mit Versorgungsspannungen bis zu 24V.

DMX-FAIL Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.

DMX-Masterdimmer
Der DMX-LED-Dimmer BB4 verfügt über verschiedene Masterdimmer.

Bis zu 1024 Helligkeitsstufen
Jeder Ausgangstreiber verfügt über eine Auflösung von 1024 Stufen in denen der Ausgangsstrom geregelt wird.
Der spezielle Treiberaufbau erlaubt einen konstanten Strom der nicht über eine PWM für den Dimmvorgang moduliert wird.

Zwei einstellbare Betriebsarten
Ansteuerung mit 2 DMX-Kanälen je Ausgang, wobei der erste DMX-Kanal die grobe und der zweite DMX-Kanal die feine Steuerung erlaubt.

Einstellbare Dimmkurven
Die Dimmkurven sind je Ausgang frei konfigurierbar.

RDM Unterstützung
Der DMX-LED-Dimmer BB4 erlaubt die Konfiguration per RDM über DMX.

LED-Status-Anzeige
Der DMX-LED-Dimmer BB4 verfügt über eine Multifunktions-Anzeige, die den aktuellen Status des Geräts darstellt.

Passend für Hutschienengehäuse
Passend für den DMX-LED-Dimmer BB4 ist als Zubehör das Hutschienengehäuse 1050 erhältlich.

Made in Germany
