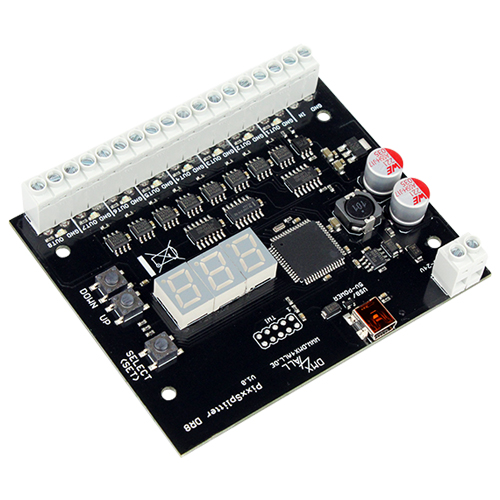

PixxSplitter DR8
Art. Nr.: 90-3628
Eigenschaften
- Für LEDs mit gemeinsamer Anode (+)
- RDM Unterstützung (ab Hardware V2.3)
- SubDevice-Mode
- 12V & 24V LED Stripe Betrieb gleichzeitig möglich
- 9 Kanäle je Ausgang max. 10A möglich
- 9x 120W (12V) / 9x 240W (24V)
- Masterdimmer Funktion
- DMX-FAIL Funktion
- 8-bit oder 16-Bit Auflösung möglich
- mit Lookup-Table Funktion
- PWM-Frequenzen = 488 Hz / 2 kHz / 4 kHz
- Steuerausgang zum Abschalten der Last-Netzteile
- 9 interne StandAlone-Programme
- komplett montiert
Technische Daten
| Spannungsversorgung: | 7-24V DC / 80mA@12V / 100mA@24V ohne Last |
| Anschlüsse: | Schraubklemmen |
| LED-Spannung: | 7-24V DC (keine AC Spannung!) |
| Protokoll: | DMX512 RDM |
| DMX-Kanäle: | 9 Kanäle im 8Bit-Modus 18 Kanäle im 16Bit-Modus + optionale Master-Dimmer |
| Masterdimmer: | Kein / Global / RGB / System |
| DMX-FAIL: | HOLD / 0%-100% |
| 8bit Modus | PWM-Frequenz 488 Hz mit LookUp-Table 2 kHz oder 4 kHz ohne LookUp-Table |
| 16bit Modus | PWM-Frequenz 488 Hz ohne LookUp-Table |
| Ausgang: | 9 PWM-Ausgänge gemeinsame Versorgungsspannung Anode (PLUS) |
| Ausgangsstrom: | max. 10A je Ausgang 90A in Summe bei allen angeschlossenen GND Klemmen |
| Ausgangsleistung: | 9x 120W (12V) / 9x 240W (24V) |
| CTRL-Ausgang | Steuerausgang zum Abschalten der Last-Netzteile (Energy-Save) |
| StandAlone-Funktion: | 9 interne StandAlone-Programme |
| Abmessung: | 99 x 82 mm |
Unterstützte RDM Befehle
| Parameter ID | Discovery | SET | GET |
| DISC_UNIQUE_BRANCH | X | ||
| DISC_MUTE | X | ||
| DISC_UN_MUTE | X | ||
| DEVICE_INFO | X | ||
| SUPPORTED_PARAMETERS | X | ||
| PARAMETER_DESCRIPTION | X | ||
| SOFTWARE_VERSION_LABEL | X | ||
| DMX_START_ADDRESS | X | X | |
| DEVICE_LABEL | X | X | |
| MANUFACTURER_LABEL | X | ||
| DEVICE_MODEL_DESCRIPTION | X | ||
| IDENTIFY_DEVICE | X | X | |
| FACTORY_DEFAULTS | X | X | |
| DMX_PERSONALITY | X | X | |
| DMX_PERSONALITY_DESCRIPTION | X | ||
| DISPLAY_LEVEL | X | X | |
| DMX_FAIL_MODE | X | X | |
| SERIAL_NUMBER1) | X | ||
| DISPLAY_AUTO_OFF1) | X | X | |
| IDENTIFY_MODE1) | X | X | |
| CURVE_DEFINITION1) | X | X | |
| SOFT_DIMMING1) | X | X | |
| SUBDEVICE_ENABLE1) | X | X |
1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)
Bedienungsanleitung
PixxSplitter DR8
Der PixxSplitter DR8 ist ein Verteiler für ein digitales LED-Signal
an bis zu 8 angeschlossene digitale LED-Stripes.
Dabei können an jedem Ausgang bis zu 999 RGB- oder RGBW-Pixel angeschlossen werden.
Das Eingangssignal welches von einem Pixelcontroller kommt beinhaltet Steuerinformationen
für alle angeschlossenen Pixel. Somit ist es möglich mit nur einem Steuergerät bis
zu 8 unterschiedliche digitale LED-Stripe-Elemente anzusteuern. Die Verkabelung erfolgt sternförmig.
In der Default-Einstellung ist die Pixelanzahl auf jedem Ausgang auf 100 RGB-Pixel eingestellt.
Insgesamt muss in diesem Fall ein Pixelcontroller 800 RGB-Pixel ansteuern, wobei
die ersten 100 Pixel (Pixel 1-100) am Ausgang 1, die zweiten 100 Pixel (Pixel 101-200) am Ausgang 2 usw.
angeschlossen werden.
