Art. Nr.: 90-3618

Eigenschaften

  • Splitter für digitale LED-Typen
  • Optimal für sternförmige installationen
  • Pixel Anzahl je Ausgang einstelbar
  • 7-Segemnt LED-Anzeigen
  • Einfache Konfiguration
  • Farbreihenfolge RGB / RGBW (einstellbar)
  • Firmware-Update-Funktion

Technische Daten

Spannungsversorgung: 5V DC / 100mA
Anschlüsse: Schraubklemmen
Eingang: Steuersignal für digitale LED-Stripes
Ausgang: 8x Steuersignal für digitale LED-Stripes
Kompatible LED-Typen: APA-104
INK1002, INK1003
SK6812
WS2811, WS2812(B)
Farbreihenfolge: RGB / RGBW (einstellbar)
Anzahl Pixel/Ausgang: 1 – 999 Pixel
Abmessung: 115 x 47 mm (ohne Klemmen)

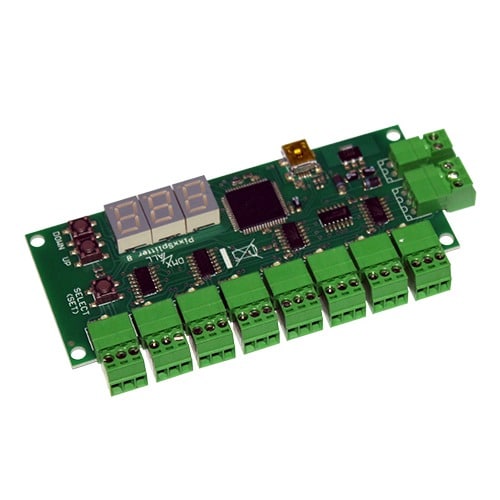

PixxSplitter 8

Der PixxSplitter 8 ist ein Verteiler für ein digitales LED-Signal
an bis zu 8 angeschlossene digitale LED-Stripes.

Dabei können an jedem Ausgang bis zu 999 RGB- oder RGBW-Pixel angeschlossen werden.

Das Eingangssignal welches von einem Pixelcontroller kommt beinhaltet Steuerinformationen
für alle angeschlossenen Pixel. Somit ist es möglich mit nur einem Steuergerät bis
zu 8 unterschiedliche digitale LED-Stripe-Elemente anzusteuern. Die Verkabelung erfolgt sternförmig.

In der Default-Einstellung ist die Pixelanzahl auf jedem Ausgang auf 100 RGB-Pixel eingestellt.
Insgesamt muss in diesem Fall ein Pixelcontroller 800 RGB-Pixel ansteuern, wobei
die ersten 100 Pixel (Pixel 1-100) am Ausgang 1, die zweiten 100 Pixel (Pixel 101-200) am Ausgang 2 usw.
angeschlossen werden.

Made in Germany
