DMX UNIVERSE DR1.1 RDM
Art. Nr.: 90-4603
Eigenschaften
- Umschaltbare DMX-Richtung
- Einstellbare DMX-Framerate
- volles DMX-Universum ANSI E1.11
- RDM über Art-Net™
- Art-Net™ Merge-Funktion
- Abschaltbare LED-Anzeigen
- Einfache Konfiguration
- Internes Programm
- Hochwertige und kompakte Ausführung
- Kombinierbar mit WiFi-Komponenten
- Firmware-Update-Funktion
- HTTP Requests
- Art-Net™ / TCP / UDP / TPM2 / sACN (Unicast)
- DMX4ALL-Commands
Technische Daten
| Spannungsversorgung: | 8-24V DC (150mA@12V; 100mA@24V) |

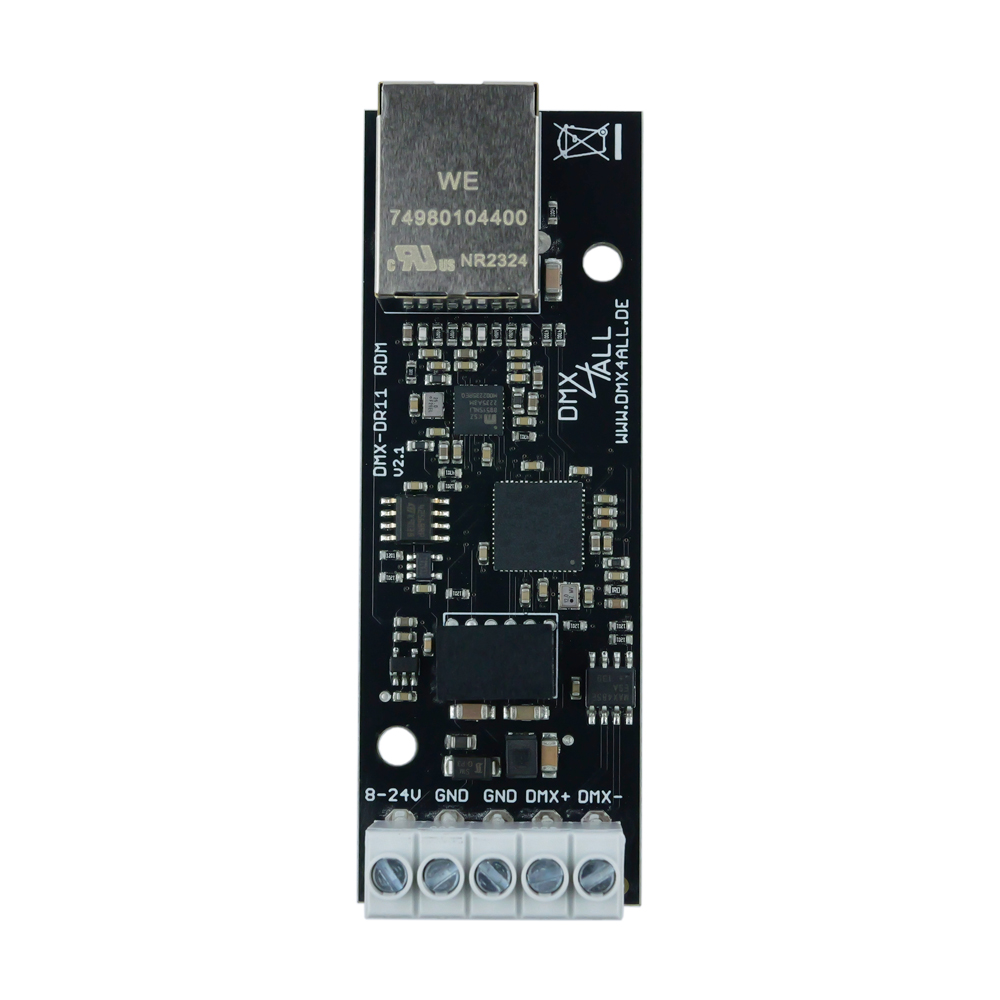

| Anschlüsse: | RJ45 Ethernet Schraubklemmen |
| Ethernet: | 10 Mbit/s | 100 Mbit/s |
| DMX: | Umschaltbar: – 512 Kanäle OUT – 512 Kanäle IN |
| DMX-Framerate: | Einstellbar (5 – 44 fps) |
| RDM: | RDM über Art-Net™ (ein-/ausschaltbar) |
| Art-Net™ Data Fail: (DMX-OUT) |
HOLD last data CLEAR all to 0% SET all to 100% NO OUTPUT DEFAULT VALUES INTERNAL PROGRAM |
| DMX Input Signal Fail: (DMX-IN) |
HOLD last data CLEAR all to 0% SET all to 100% NO OUTPUT DEFAULT VALUES |
| Internes Programm: | Benutzerkonfigurierbares Stand-Alone Programm |
| Protokoll: | Art-Net™ (abwärtskompatibel) Ethernet-VCP (Virtueller COM Port) TPM2 sACN (Unicast) HTTP Requests DMX4ALL-Commands über TCP, UDP |
| Abmessung: | 29,2mm x 82mm |
Bedienungsanleitung
Firmware
DMX UNIVERSE DR1.1 RDM

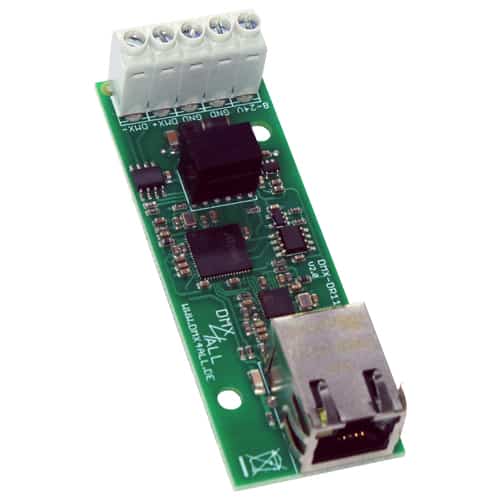

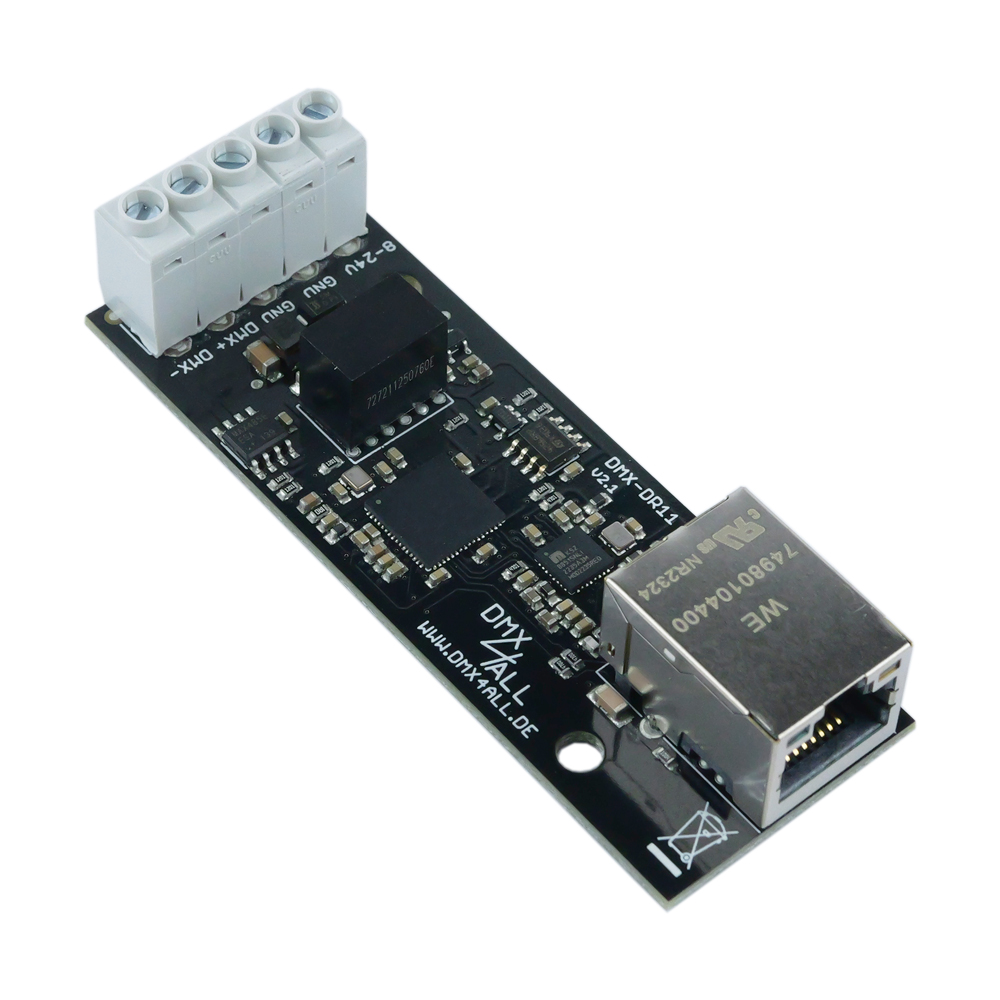

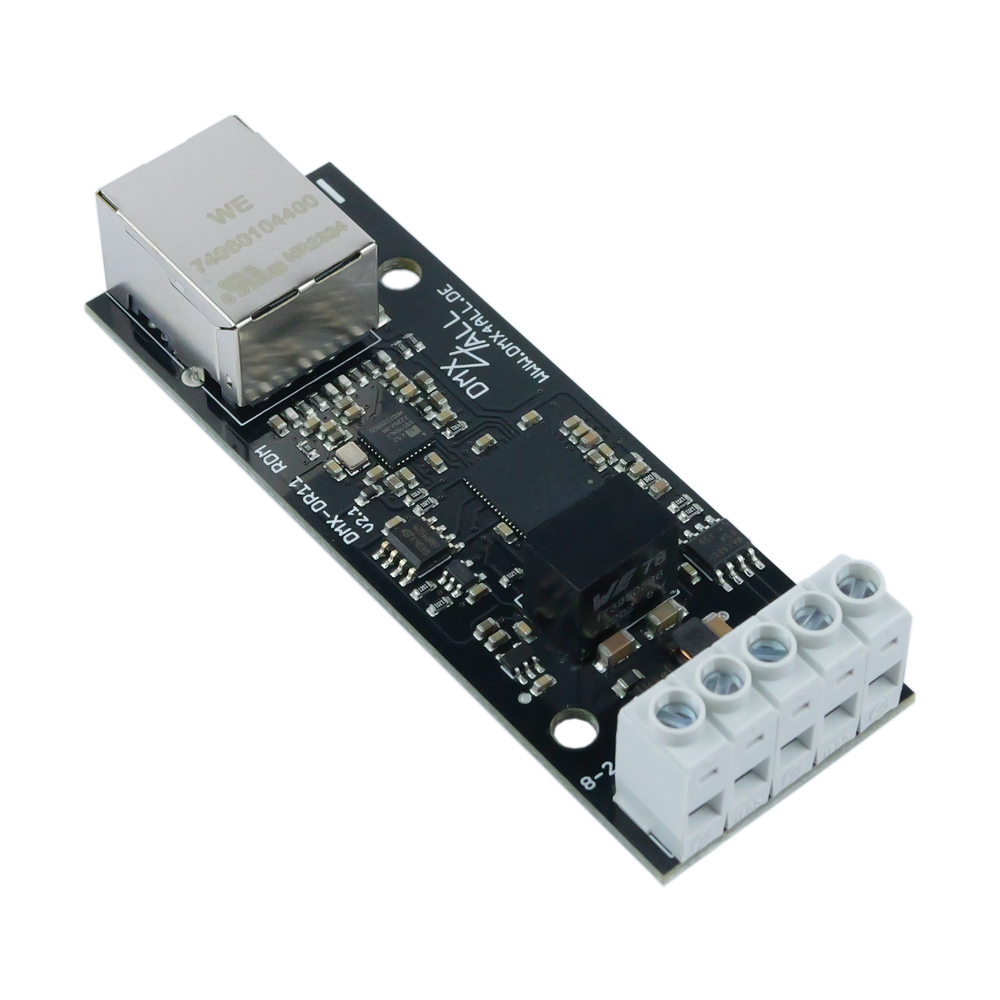

Der DMX UNIVERSE DR1.1 RDM ist ein kompaktes Ethernet Interface (DMX über Ethernet),
welches für Art-Net™/TPM2/sACN zu DMX/RDM oder DMX zu Art-Net™ verwendet werden kann.
Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum Ethernet-Netzwerk.
Umschaltbare DMX-Richtung
Die DMX-Richtung kann je nach Verwendung umgeschaltet werden.
Einstellbare DMX-Framerate
Im DMX-OUTPUT-Mode ist auch die DMX-Framerate einstellbar so das dieses Interface zu „langsamen“ DMX-Geräten kompatibel ist.
RDM über Art-Net™
Unterstützt RDM über Art-Net™, welches es ermöglicht angeschlossene RDM-Geräte
per ArtNet mit einer entsprechenden Software zu konfigurieren.
Abschaltbare LED-Anzeigen
Die LED-Anzeigen am DMX UNIVERSE DR1.1 RDM sind per Art-Net™-Command (AcLedMute) oder zeitgesteuert abschaltbar.
Dieses ist vor allem auf Bühnen hilfreich um störende „Lichtpunkte“ zu vermeiden.
Einfache Konfiguration
Eine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und unkomplizierte Einstellung aller Parameter.
Es wird keine spezielle Software benötigt, ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone oder Tablet aus möglich.
Zur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-App kostenlos zur Verfügung.
Damit können Sie die Netztwerkeinstellungen unverändert lassen und können so die IP problemlos konfigurieren.
Kompakte Ausführung
Das DMX UNIVERSE DR1.1 RDM ist mit nur 29,2mm Breite passend für das optionale Hutschienengehäuse 350.
Kombinierbar mit WiFi-Komponenten
In Verbindung mit einer WLAN-Bridge kann das DMX UNIVERSE DR1.1 RDM auch in WLAN-Netze integriert werden.
Firmware-Update-Funktion
Um zukünftige Funktionen nutzen zu können bietet das DMX UNIVERSE DR1.1 RDM eine Firmware-Update-Funktion.
Diese kann vom Webbrowser gestartet werden so das kein Zugriff auf das Gerät notwendig ist!
DMX4ALL Kommunikations-Schnittstelle
Das DMX UNIVERSE DR1.1 RDM verfügt über eine weitere Kommunikations-Schnittstelle, die die DMX4ALL-Commands über TCP oder UDP verwendet.
