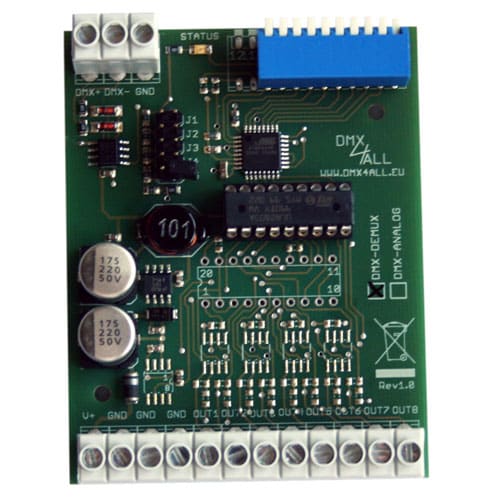

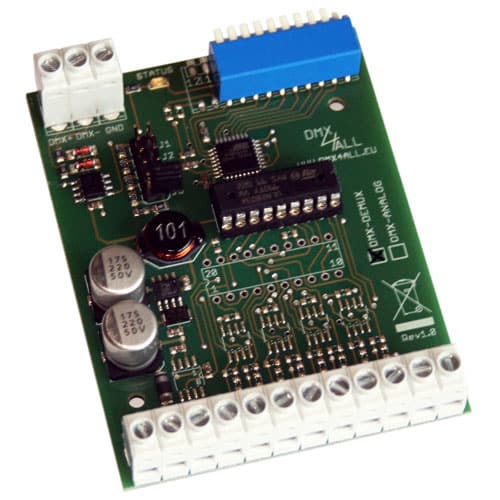

DMX-Universal-Demux
Art. Nr.: 90-2908
Eigenschaften
- DMX Universal Demutliplexer
- 8 Einzel Ausgänge
- RDM Unterstützung (ab Hardware V1.3)
- DMX-FAIL Funktion
- Betriebsarten einstellbar
- Mode: Schwellwert
- Mode: Binär
- Mode: PWM
- Mode: Servo
- Mode: Strobo
- Mode: Monostable
- Für die Hutschienen Montage
Technische Daten
| Spannungsversorgung: | 7-24V DC 40mA@12V / 35mA@24V (ohne Last) |
| Anschlüsse: | Schraubklemmen |
| Protokoll: | DMX512 RDM (ab Hardware 1.3) |
| DMX Kanäle: | 1 oder 8 Kanäle (abhängig vom Betriebmode) |
| DMX-FAIL: | HOLD / 0-100% |
| Ausgang: | 8 Open-Collector-Ausgänge max. 500mA |
| Betriebsarten: | Schwellwert (schaltet bei 50%) Binär (8-Bit) PWM (~175Hz) Servo Strobo Monostable 1 Second |
| Abmessung: | 64,2 x 82 mm |
Unterstützte RDM Befehle
| Parameter ID | Discovery | SET | GET |
| DISC_UNIQUE_BRANCH | X | ||
| DISC_MUTE | X | ||
| DISC_UN_MUTE | X | ||
| DEVICE_INFO | X | ||
| SUPPORTED_PARAMETERS | X | ||
| PARAMETER_DESCRIPTION | X | ||
| SOFTWARE_VERSION_LABEL | X | ||
| DMX_START_ADDRESS | X | X | |
| DEVICE_LABEL | X | X | |
| MANUFACTURER_LABEL | X | ||
| DEVICE_MODEL_DESCRIPTION | X | ||
| IDENTIFY_DEVICE | X | X | |
| FACTORY_DEFAULTS | X | X | |
| DMX_PERSONALITY | X | X | |
| DMX_PERSONALITY_DESCRIPTION | X | ||
| DMX_FAIL_MODE | X | X | |
| SERIAL_NUMBER1) | X | ||
| IDENTIFY_MODE1) | X | X |
1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)
Bedienungsanleitung
DMX- Universal-Demux
8 Ausgänge mit Open-Collector-Ausgangstreiber
Es stehen 8 Ausgänge mit Open-Collector-Ausgangstreiber für die Ansteuerung externer Geräte zur Verfügung.
Für Spannungen von 12V bis zu 24V
Der DMX-Universal-Demux arbeitet mit Versorgungsspannungen von 12V bis zu 24V.
Verschiedene Betriebsmodi
Per Jumper kann der Betriebsmode des DMX-Universal-Demux ausgewählt werden.
Möglich ist der Betriebsmode Schwellwert / Binär / PWM / Servo / Strobo.
DMX FAIL-Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal
den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.
Per DMX steuerbar
Der DMX-Universal-Demux wird per DMX angesteuert und verwendet je nach Betriebsmode 1 oder 8 DMX-Kanäle.
RDM Unterstützung
Das DMX-Universal-Demux erlaubt die Konfiguration per RDM über DMX.
LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.
Hutschienengehäuse verfügbar
Passend für den DMX-Universal-Demux ist als Zubehör das Hutschienengehäuse 700 erhältlich.
