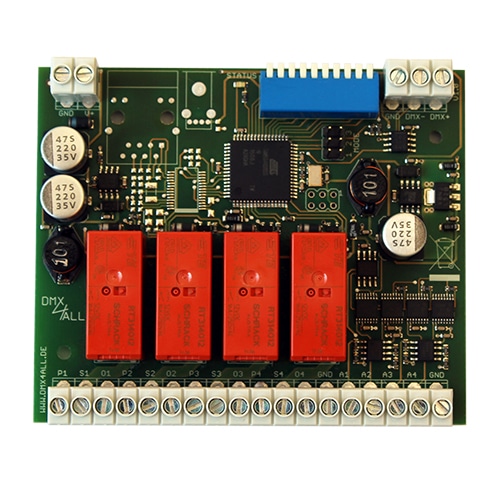

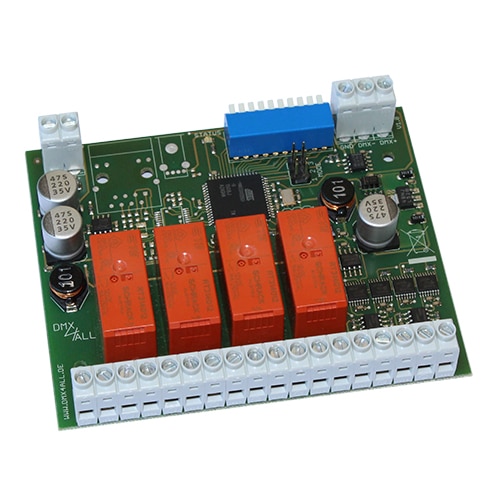

DMX-Relais/Analog Interface 4

Art. Nr.: 90-5244

DMX RDM - Remote Device Management

  • DMX512
  • 4 Relais- und 4 Analogausgänge
  • INRUSH Relais (165A@20ms Einschalt-Spitzenstrom)
  • RDM Unterstützung (ab Hardware V1.2)
  • DMX-FAIL Funktion
  • Für die Hutschienen Montage
Spannungsversorgung: 12-24V DC / 250mA
(200mA @ 12V / 140mA @ 24V)
(ohne angeschlossene Lasten)
Anschlüsse: Schraubklemmen
Protokoll: DMX512
RDM (ab Hardware V1.2)
DMX Kanäle: 4 bis 12 Kanäle
Relais Ausgang: 4 potentialfreie Schaltkontakte (Schließer / NO)
(165A@20ms Einschalt-Spitzenstrom)
AC: je max. 8A / 250V~
DC: Entsprechend des max. DC load Graphen
Analog Ausgang: 4 Analogausgang 0-10V / 1-10V
(max. 10mA pro Ausgang)
DMX-FAIL: HOLD / 0%-100%
Abmessung: 99 mm x 82 mm
Parameter ID Discovery SET GET
DISC_UNIQUE_BRANCH X
DISC_MUTE X
DISC_UN_MUTE X
DEVICE_INFO X
SUPPORTED_PARAMETERS X
PARAMETER_DESCRIPTION X
SOFTWARE_VERSION_LABEL X
DMX_START_ADDRESS X X
DEVICE_LABEL X X
MANUFACTURER_LABEL X
DEVICE_MODEL_DESCRIPTION X
IDENTIFY_DEVICE X X
FACTORY_DEFAULTS X X
DMX_PERSONALITY X X
DMX_PERSONALITY_DESCRIPTION X
DISPLAY_LEVEL X X
DMX_FAIL_MODE X X
SERIAL_NUMBER1) X
IDENTIFY_MODE1) X X

1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)

DMX-Relais/Analog Interface 4
Bedienungsanleitung
DMX-Relais/Analog Interface 4
User Manual

zum
Onlineshop

DMX4ALL Store

DMX-Relais/Analog Interface 4

Das DMX-Relais/Analog Interface 4 ist für Steueraufgaben verschiedenster Art ausgelegt.

4 Schaltkontakte für Gleich- und Wechselspannung
Vier potentialfreie Schaltausgänge (Schließer / NO) mit bis zu 8A Schaltleistung für das Schalten von Gleichspannung oder Wechselspannung.

4 Analoge Ausgänge
Vier analoge Ausgänge mit 0-10V vs 1-10V können verwendet werden, um Systeme mit analogen Eingängen zu steuern.

Analogausgänge mit 10mA
Jeder Analogausgang besitzt einen Ausgangstreiber der max. 10mA zur Verfügung stellt.

Für Spannungen von 12V bis zu 24V
Das DMX-Relais/Analog Interface 4 arbeitet mit Versorgungsspannungen von 12V bis zu 24V Gleichspannung.

DMX FAIL-Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.

LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.

RDM Unterstützung
Das DMX-Relais/Analog Interface 4 erlaubt die Konfiguration per RDM über DMX.

Hutschienengehäuse verfügbar
Passend für das DMX-Relais/Analog Interface 4 ist als Zubehör das Hutschienengehäuse 1050 erhältlich.

Made in Germany
