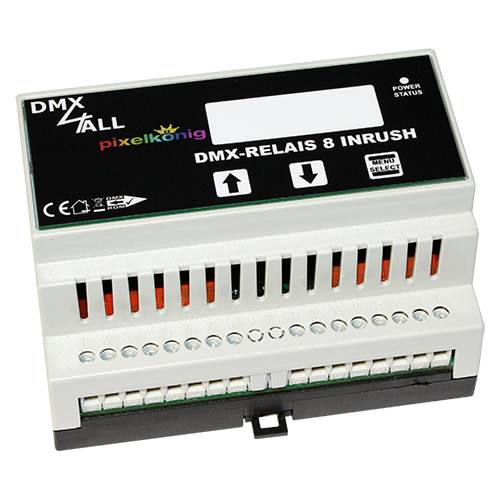

DMX-RELAIS 8 INRUSH+

Art. Nr.: 99-2008

DMX RDM - Remote Device Management

  • Fertiggerät mit Touch-Bedienfeld
  • 7 Segment Display Anzeige
  • Abschaltbare Anzeige (automatisch/manuell)
  • RDM Unterstützung
  • DMX512
  • 8 Kanal Relaisinterface
  • INRUSH Relais (165A/20ms Einschalt-Spitzenstrom)
  • Schaltkontakt für Gleich- und Wechselspannung
  • DMX-FAIL Funktion
  • Verschiedene Betriebsarten einstellbar
Spannungsversorgung:12-24V DC
(300mA @ 12V / 200mA @ 24V)
Anschlüsse:Schraubklemmen
Protokoll:DMX512
RDM
DMX Kanäle:8 Kanäle
Ausgang:8 potentialfreie Schaltkontakte (Schließer / NO)
(165A@20ms Einschalt-Spitzenstrom)
AC: je max. 8A / 250V~
DC: Entsprechend des max. DC load Graphen
Betriebsarten:– Hysteresis 127/128
– Hysteresis 0/1
– Hysteresis 100/150
– Exclusive
– Monostable 1 Second
DMX-FAIL:HOLD / 0%-100%
Anzeige:7-Segment-Anzeige
RGB-Statusanzeige
TOUCH-Control:3 Sensor-Tasten
Abmessung:105 mm x 90 mm x 60 mm
Parameter IDDiscoverySETGET
DISC_UNIQUE_BRANCHX
DISC_MUTEX
DISC_UN_MUTEX
DEVICE_INFOX
SUPPORTED_PARAMETERSX
PARAMETER_DESCRIPTIONX
SOFTWARE_VERSION_LABELX
DMX_START_ADDRESSXX
DEVICE_LABELXX
MANUFACTURER_LABELX
DEVICE_MODEL_DESCRIPTIONX
IDENTIFY_DEVICEXX
FACTORY_DEFAULTSXX
DMX_PERSONALITYXX
DMX_PERSONALITY_DESCRIPTIONX
DISPLAY_LEVELXX
DMX_FAIL_MODEXX
SERIAL_NUMBER1)X
DISPLAY_AUTO_OFF1)XX
IDENTIFY_MODE1)XX

1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)

DMX-RELAIS 8 INRUSH+
Bedienungsanleitung
DMX-RELAIS 8 INRUSH+
User Manual

zum
Onlineshop

DMX4ALL Store

DMX-RELAIS 8 INRUSH+

Das DMX-RELAIS 8 INRUSH+ ist für Schaltaufgaben verschiedenster Art ausgelegt.

Acht potentialfreie Schaltausgänge
Es stehen 8 potentialfreie Schaltausgänge (Schließer / NO) mit bis zu 8A Schaltleistung zur Verfügung.

Schaltkontakt für Gleich- und Wechselspannung
Das Relaisinterface ist sowohl für das Schalten von Gleichspannung oder Wechselspannung geeignet.

DMX FAIL-Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.

RDM Unterstützung
Das DMX-Relais 8 INRUSH+ erlaubt die Konfiguration per RDM über DMX.

Anzeige & Touch-Bedienung
Am DMX-RELAIS 8 INRUSH+ sind 3 Touch-Felder für die Bedienung sowie eine 7-Segment-Anzeige vorhanden.

LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.

Abschaltbare LED-Anzeigen
Die LED-Anzeigen am DMX-RELAIS 8+ INRUSH sind per RDM-Command odermanuell oder automatisch abschaltbar, sodass im Betrieb keine störenden Lichtquellen vorhanden sind.

Verschiedene Betriebsarten
Das DMX-RELAIS 8 INRUSH+ bietet verschiedene Betriebsarten.

Made in Germany
