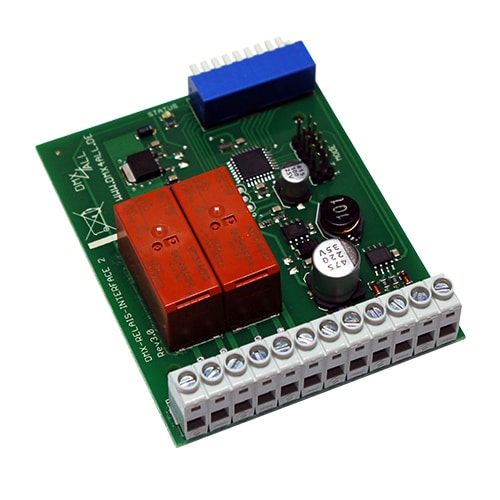

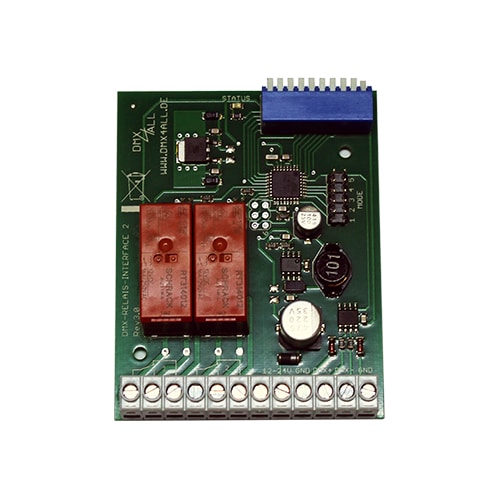

DMX-RELAIS 2

Art. Nr.: 90-0222

DMX RDM - Remote Device Management

  • DMX512
  • 2 Kanal Relaisinterface
  • Schaltkontakt für Gleich- und Wechselspannung
  • Schaltkontakte (Umschalter)
  • DMX-FAIL Funktion
  • Verschiedene Betriebsarten einstellbar
  • RDM Unterstützung (ab Hardware V3.1)
  • Für die Hutschienen Montage
Spannungsversorgung: 12-24V DC
(150mA @ 12V / 100mA @ 24V)
Anschlüsse: Schraubklemmen
Protokoll: DMX512
RDM (ab Hardware V3.1)
DMX Kanäle: 1 bis 2 Kanäle je nach Modus
Ausgang: 2 potentialfreie Schaltkontakte (Umschalter)
AC: je max. 8A / 250V~
DC: Entsprechend des max. DC load Graphen
Betriebsarten: – Hysteresis 127/128
– Hysteresis 0/1
– Hysteresis 100/150
– Exclusive
– Monostable 1 Second
– FogControl
DMX-FAIL: HOLD / 0%-100%
Abmessung: 64,2 mm x 82 mm
Parameter ID Discovery SET GET
DISC_UNIQUE_BRANCH X
DISC_MUTE X
DISC_UN_MUTE X
DEVICE_INFO X
SUPPORTED_PARAMETERS X
PARAMETER_DESCRIPTION X
SOFTWARE_VERSION_LABEL X
DMX_START_ADDRESS X X
DEVICE_LABEL X X
MANUFACTURER_LABEL X
DEVICE_MODEL_DESCRIPTION X
IDENTIFY_DEVICE X X
FACTORY_DEFAULTS X X
DMX_PERSONALITY X X
DMX_PERSONALITY_DESCRIPTION X
DISPLAY_LEVEL X X
DMX_FAIL_MODE X X
SERIAL_NUMBER1) X
IDENTIFY_MODE1) X X

1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)

DMX-RELAIS 2
Bedienungsanleitung
DMX-RELAIS 2
User Manual

zum
Onlineshop

DMX4ALL Online Shop

DMX-RELAIS 2

Das DMX-RELAIS 2 ist für Schaltaufgaben verschiedenster Art ausgelegt.

Zwei potentialfreie Schaltausgänge
Es stehen 2 potentialfreie Schaltausgänge (Umschalter) mit bis zu 8A Schaltleistung (ohmsche Lasten) zur Verfügung.

Schaltkontakt für Gleich- und Wechselspannung
Dieses Relaisinterface ist sowohl für das Schalten von Gleichspannung oder Wechselspannung geeignet.

Für Spannungen von 12V bis zu 24V
Das DMX-Relais 2 arbeitet mit Versorgungsspannungen von 12V bis zu 24V Gleichspannung.

DMX FAIL-Funktion
Eine DMX-FAIL Funktion, die optional aktiviert werden kann, lässt die Relaiszustände bei einem Ausfall des DMX-Signals unverändert.

RDM Unterstützung
Das DMX-Relais 2 erlaubt die Konfiguration per RDM über DMX.

Verschiedene Betriebsarten
Das DMX-Relais 2 bietet verschiedene Betriebsarten, die per Jumper oder RDM eingestellt werden können:

  • Hysteresis 127/128
  • Hysteresis 0/1
  • Hysteresis 100/150
  • Exclusive
  • Monostable 1Second
  • FogControl

Hutschienengehäuse verfügbar
Passend für das DMX-Relais 2 ist als Zubehör das Hutschienengehäuse 700 erhältlich.

Made in Germany
