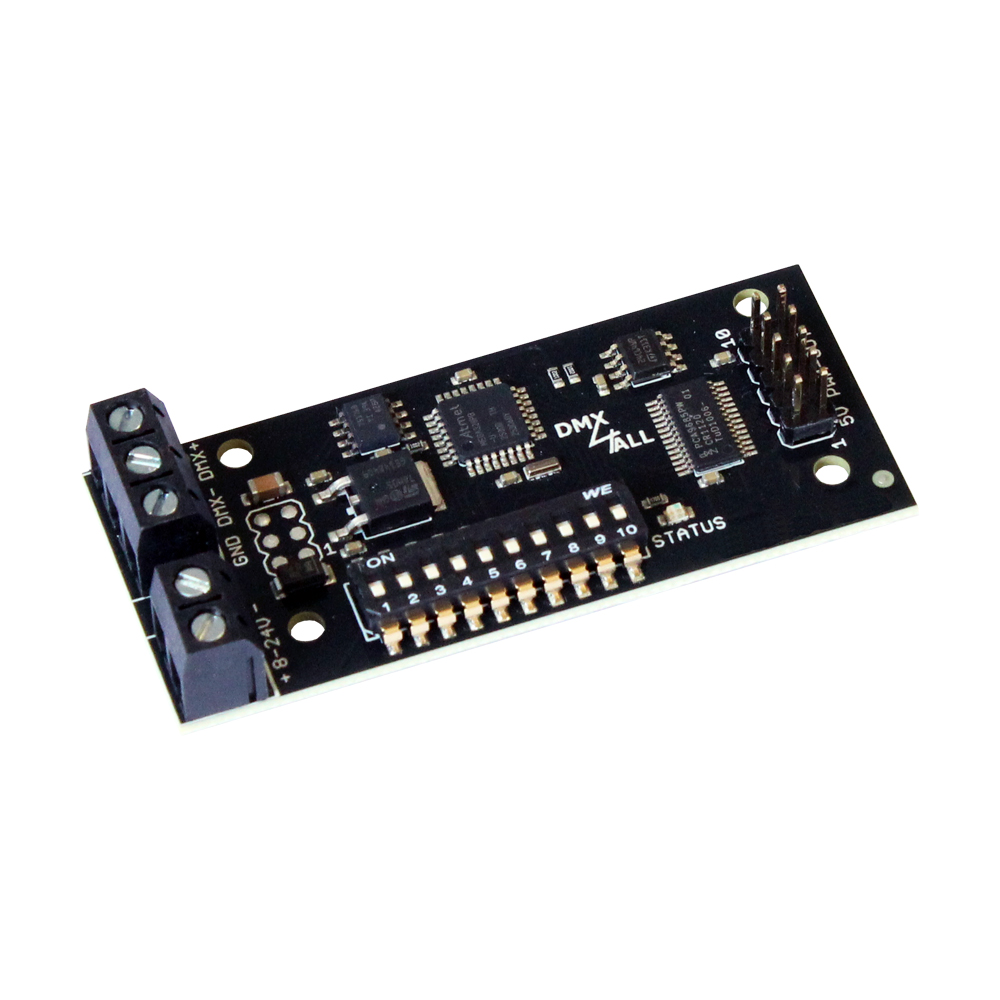

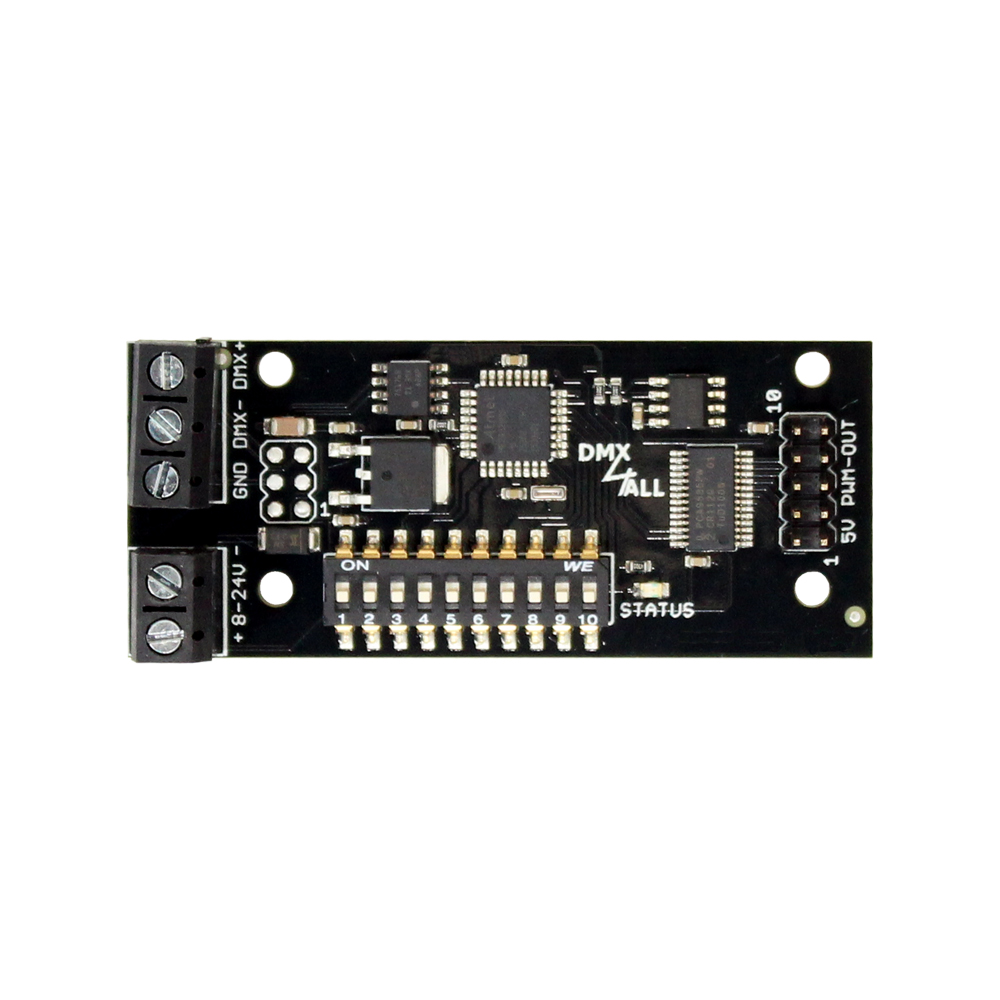

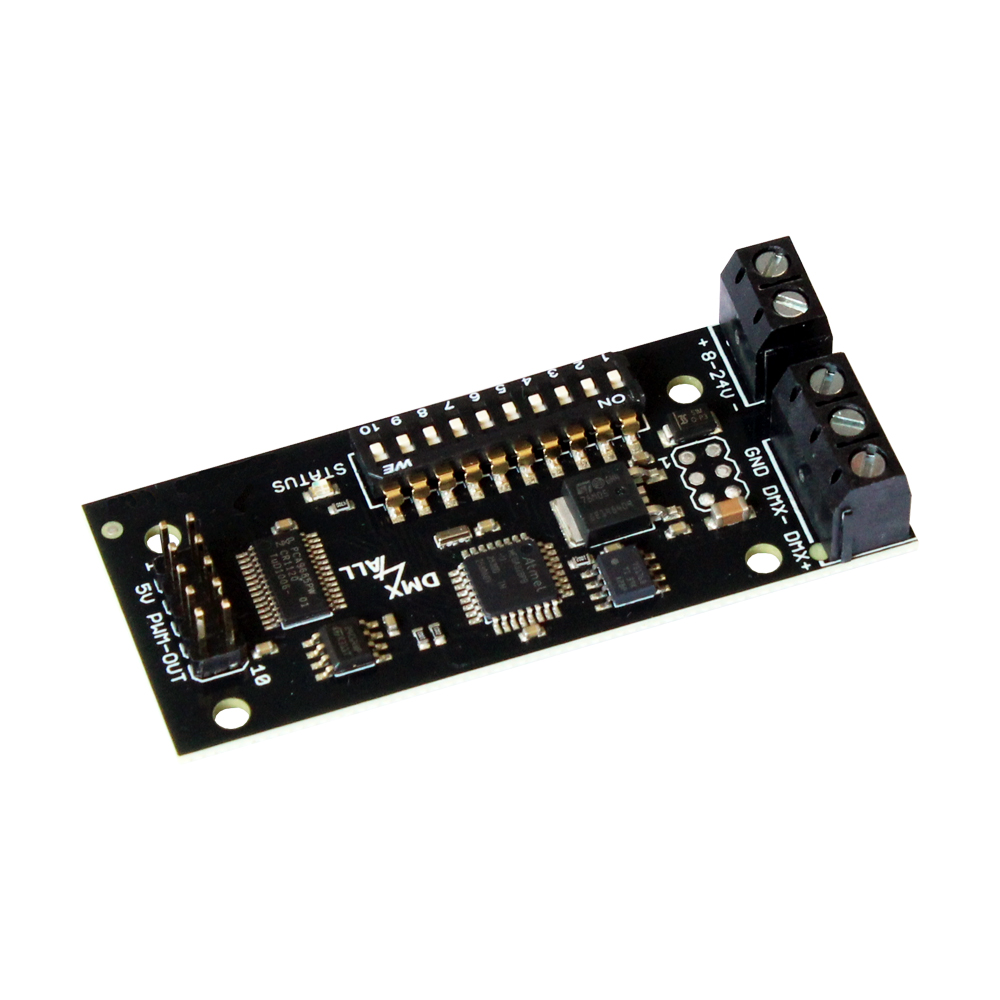

Der DMX-PWM 8 ist ein kleiner PWM Decoder der 8 unabhängige PWM Signale mit 5V Amplitude
zur Ansteuerung diverser Leistungsstufen bereitstellt.

8 PWM-Ausgänge
Insgesamt sind 8 unabhängige PWM Signale verfügbar.

5V Amplitude
Die PWM Signale weisen eine 5V-Amplitude (0V / 5V Signal) auf.

0% – 100% Tastverhältnis
Das Tastverhältnis der Ausgänge ist von 0% bis 100% per DMX mit einer Auflösung von 8 Bit einstellbar.

Ausgänge invertierbar
Mit der Personality lassen sich die Ausgänge invertieren, im SubDevice-Mode sogar getrennt für jeden Ausgang.

SubDevice-Mode
Im SubDevice-Mode wird jedem Ausgang eine eigene DMX-Adresse, der Betriebsmode (invertiert / nicht invertiert)
und ein DMX-FAIL-Verhalten über RDM zugeordnet.

Kompakte Bauform
Das Design und die kompakte Bauform erlaubt den Einbau dieser kleinen Baugruppe in Bereichen die nicht viel Raum bieten.

LED-Anzeige
Die integrierte LED ist eine Multifunktions-Anzeige zur Darstellung des aktuellen Gerätestatus.

DMX Adressierung
Die DMX-Adressierung erfolgt per RDM oder priorisiert über einen DIP-Schalter.

RDM Unterstützung
Der DMX-PWM 8 erlaubt die Konfiguration per RDM über DMX.

Kostenlose RDM-Software
Für die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configurator
als Download auf unserer Webseite www.dmx4all.de verfügbar.

Verriegelbare Geräteeinstellungen
Die RDM-Parameter Lock Pin und Lock State erlauben oder untersagen das Ändern von gespeicherten
RDM-Parametern, um unautorisierte Änderungen zu verhindern.
