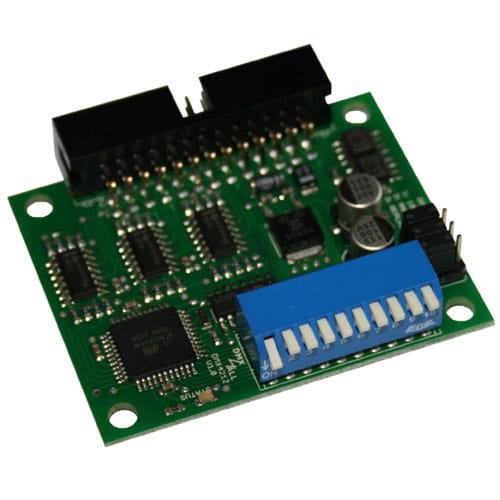

DMX-​Multiplexer 12

Art. Nr.: 90-4212

Eigenschaften

  • 12 Eingänge
  • Analog 0-10V Input
  • Analog 0-5V Input
  • Taster oder Potis
  • verschiedene Modes
  • passendes Kabelset verfügbar
  • DMX Output
  • mehrer Module kaskadierbar
  • Master-Dimmer funktion

Technische Daten

Spannungsversorgung: 12V DC / 100mA
Anschlüsse: 26 polige Stiftleiste
Eingang: 12x Analoge Eingänge
Ausgang: DMX512 / 12 Kanäle
Abmessung: 46 x 58 mm

DMX- Multiplexer 12

Der DMX-Multiplexer wandelt 12 analoge 0-10V oder 0-5V Eingangssignale in DMX-Werte um.

Ab der eingestellten Startadresse werden die DMX-Kanäle am DMX-Ausgang ausgegeben und mehrere DMX-Multiplexer können hintereinandergeschaltet werden.

Am ersten Multiplexer bleibt DMX-IN unbeschaltet, DMX-OUT wird an DMX-IN des nächsten Multiplexers angeschlossen.

Die Startadresse muss dann entsprechend eingestellt werden 1 für den ersten 13 für den zweiten usw. des weiteren können Sie den DMX-Multiplexer auch auf digitale Eingangssignale umstellen.

In diesem Modus wird ein DMX-Wert 0 oder 255 ausgegeben und die Schaltschwelle liegt bei 50% der Eingangsspannung.

Ein weiterer Modus lässt den DMX-Multiplexer als Master-Dimmer arbeiten.

Es wird jeweils der DMX-Wert mit dem analogen Eingangssignal multipliziert und wieder auf dem DMX-Ausgang ausgegeben.

Made in Germany
