DMX-LED-Dimmer 4
Art. Nr.: 90-3514
Eigenschaften
- Für LEDs mit gemeinsamer Anode (+)
- 4 PWM-Signale je 16-Bit Auflösung mit Lookup-Tabelle
- RDM Unterstützung (ab Firmware V1.01)
- Betrieb bis 48V DC möglich
- Masterdimmer Funktion
- DMX-FAIL Funktion
- PWM-Frequenz = 244 Hz / 4 kHz
- Ausgangsleistung = 120W (12V) / 240W (24V) / 240W (48V)
- 9 interne StandAlone-Programme
Technische Daten
| Spannungsversorgung: | 12-48V DC / 50mA (ohne Last) |
| LED-Spannung: | 12-48V DC – entspricht der Versorgungsspannung (keine AC Spannung!) |
| Anschlüsse: | Schraubklemmen USB Mini-B |
| Protokoll: | DMX512 RDM |
| DMX-Kanäle: | 4 Kanäle mit 8Bit-Ansteuerung und Lookup-Tabelle 8 Kanäle mit 16Bit-Ansteuerung + optionale Master-Dimmer-Kanäle |
| DMX-FAIL: | HOLD / 0%-100% |
| Ausgang: | 4 PWM-Ausgänge je 16-Bit Auflösung gemeinsame Versorgungsspannung Anode (PLUS) |
| Ausgangsstrom: | max. 10A je Ausgang bei 12V oder 24V max. 5A je Ausgang bei 48V max. 10A in Summe über alle Ausgänge |
| Ausgangsleistung: | 120W (12V) / 240W (24V) / 240W (48V) |
| PWM-Frequenz: | 244Hz / 4KHz |
| Master-Dimmer: | Keiner / Masterdimmer / System-Masterdimmer |
| StandAlone-Funktion: | 9 interne StandAlone-Programme |
| Abmessung: | 80 mm x 50,5 mm |
Unterstützte RDM Befehle
| Parameter ID | Discovery | SET | GET |
| DISC_UNIQUE_BRANCH | X | ||
| DISC_MUTE | X | ||
| DISC_UN_MUTE | X | ||
| DEVICE_INFO | X | ||
| SUPPORTED_PARAMETERS | X | ||
| PARAMETER_DESCRIPTION | X | ||
| SOFTWARE_VERSION_LABEL | X | ||
| DMX_START_ADDRESS | X | X | |
| DEVICE_LABEL | X | X | |
| MANUFACTURER_LABEL | X | ||
| DEVICE_MODEL_DESCRIPTION | X | ||
| IDENTIFY_DEVICE | X | X | |
| FACTORY_DEFAULTS | X | X | |
| DMX_PERSONALITY | X | X | |
| DMX_PERSONALITY_DESCRIPTION | X | ||
| DMX_FAIL_MODE | X | X | |
| SERIAL_NUMBER1) | X | ||
| IDENTIFY_MODE1) | X | X | |
| CURVE_DEFINITION1) | X | X | |
| SOFT_DIMMING1) | X | X |
1) Herstellerabhängiger RDM-Steuerbefehl (MSC – Manufacturer Specific Type)
Bedienungsanleitung
Firmware

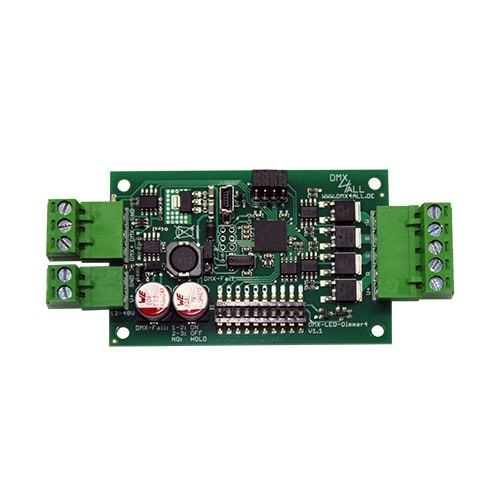

DMX-LED-Dimmer 4
Der DMX-LED-Dimmer 4 ist für die Ansteuerung von RGB, RGBW oder EINFARBIGEN LED-Stripes mit 12V, 24V oder 48V vorgesehen.
4 Ausgänge
Der DMX-LED-Dimmer 4 hat vier Ausgänge an denen LEDs angeschlossen werden können.
Alle Ausgänge sind gleich ausgeführt so das Einfarbige, RGB oder auch RGBW-LEDs angeschlossen werden können.
High Power Ausgänge
Die Ausgänge können einen Strom von bis zu 10A treiben.
Somit ergibt sich eine maximale Last von 120W (12V) / 240W (24V) / 240W (48V).
0% bis 100% dimmbar
Die angeschlossenen LEDs werden per PWM von 0% bis zu 100% gedimmt.
Für Spannungen von 12V bis zu 48V
Der DMX-LED-Dimmer 4 arbeitet mit Versorgungsspannungen von 12V bis zu 48V.
DMX-FAIL Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem
DMX-Signal den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.
DMX-Masterdimmer
Optional kann ein weiterer DMX-Kanal als Masterdimmer (alle Ausgänge) oder ein Masterdimmer pro RGB-Gruppe aktiviert werden.
Der globale Masterdimmer ist fest auf DMX-Adresse 1 und kann als System-Masterdimmer verwendet werden.
Einstellbare Dimmkurven
Die Dimmkurven sind je Ausgang frei konfigurierbar.
RDM Unterstützung
Der DMX-LED-Dimmer 4 erlaubt die Konfiguration per RDM über DMX.
LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.
Abnehmbaren Schraubklemmen
Der DMX-LED Dimmer 4 ist mit abnehmbaren Klemmen und ausgeführt.
Firmware-Update-Funktion
Um zukünftige Funktionen nutzen zu können bietet der DMX-LED-Dimmer 4 eine Firmware-Update-Funktion.
Passend für Aluminiumgehäuse
Für die Montage ist als Zubehör ein Aluminium-Gehäuse verfügbar.
